Nếu bạn muốn vẽ đồ thị trên máy tính, bạn sẽ thấy QVGE thú vị. Đây là một phần mềm miễn phí để tạo biểu đồ và vẽ các loại đồ thị trên Windows và Linux.

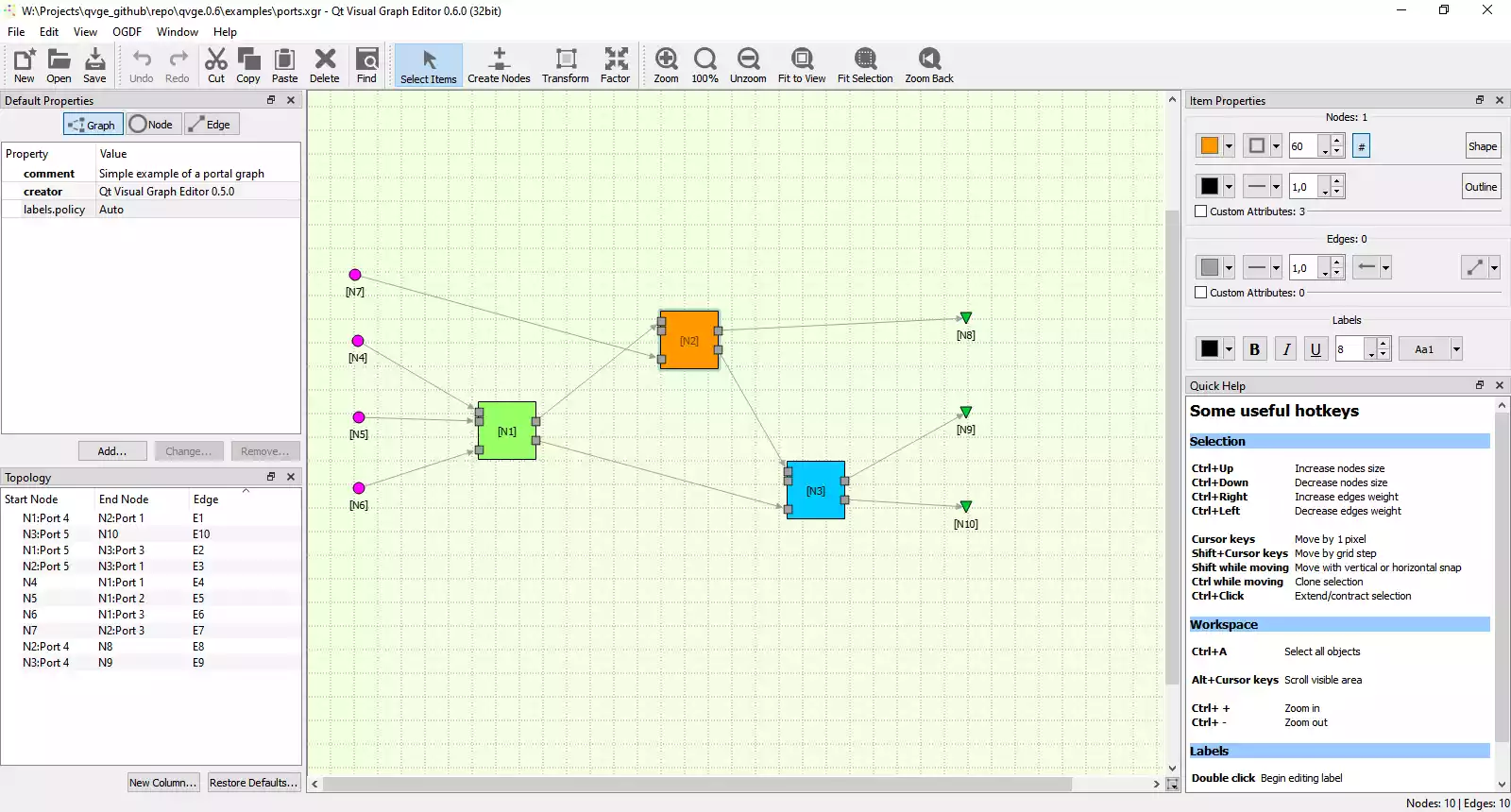

Đầu tiên, bạn tải QVGE về tại đây, sau đó cài đặt và chạy ứng dụng. Nhấp vào Create Graph Document. Thao tác này sẽ khởi chạy giao diện QVGE. Nó có nhiều lựa chọn. Khung lớn ở trung tâm là lưới không gian làm việc, nơi các biểu đồ được vẽ. Thanh công cụ ở đầu biểu đồ chứa các tùy chọn để thêm (hoặc xóa) tài liệu. Nó có nhiều phần công cụ để bạn khám phá.
Bước đầu tiên là thêm một Node (điểm) vào biểu đồ của bạn bằng cách nhấp vào nút Create Node trên thanh công cụ, sau đó nhấp vào một vùng trống trong biểu đồ của bạn. Nó nên được thể hiện bằng một vòng tròn màu. Nhấp vào một vị trí khác để tạo một nút mới hoặc nhấp và kéo một nút hiện có theo bất kỳ hướng nào trước khi thả nút chuột. Điều này tạo ra một nút thứ hai và kết nối nó với nút đầu tiên; kết nối này được gọi là Edge.
Để định vị lại một nút, hãy chọn Select items trên thanh công cụ rồi kéo nút đó đến vị trí mới. Có một số cách để thay đổi các nút, cách đơn giản nhất là chọn một nút và sử dụng hộp Item Properties ở bên phải màn hình.
Điều này cho phép bạn sửa đổi hình thức của nút (Disk, Square, Triangle Up or Down, Diamond, Hexagon). Bạn có thể thay đổi màu sắc và kích thước của nút. Đường viền của mỗi nút có màu, kiểu đường viền và kích thước riêng, tất cả đều có thể được sửa đổi. Sử dụng biến đổi để chọn và sắp xếp lại các nút và cạnh.

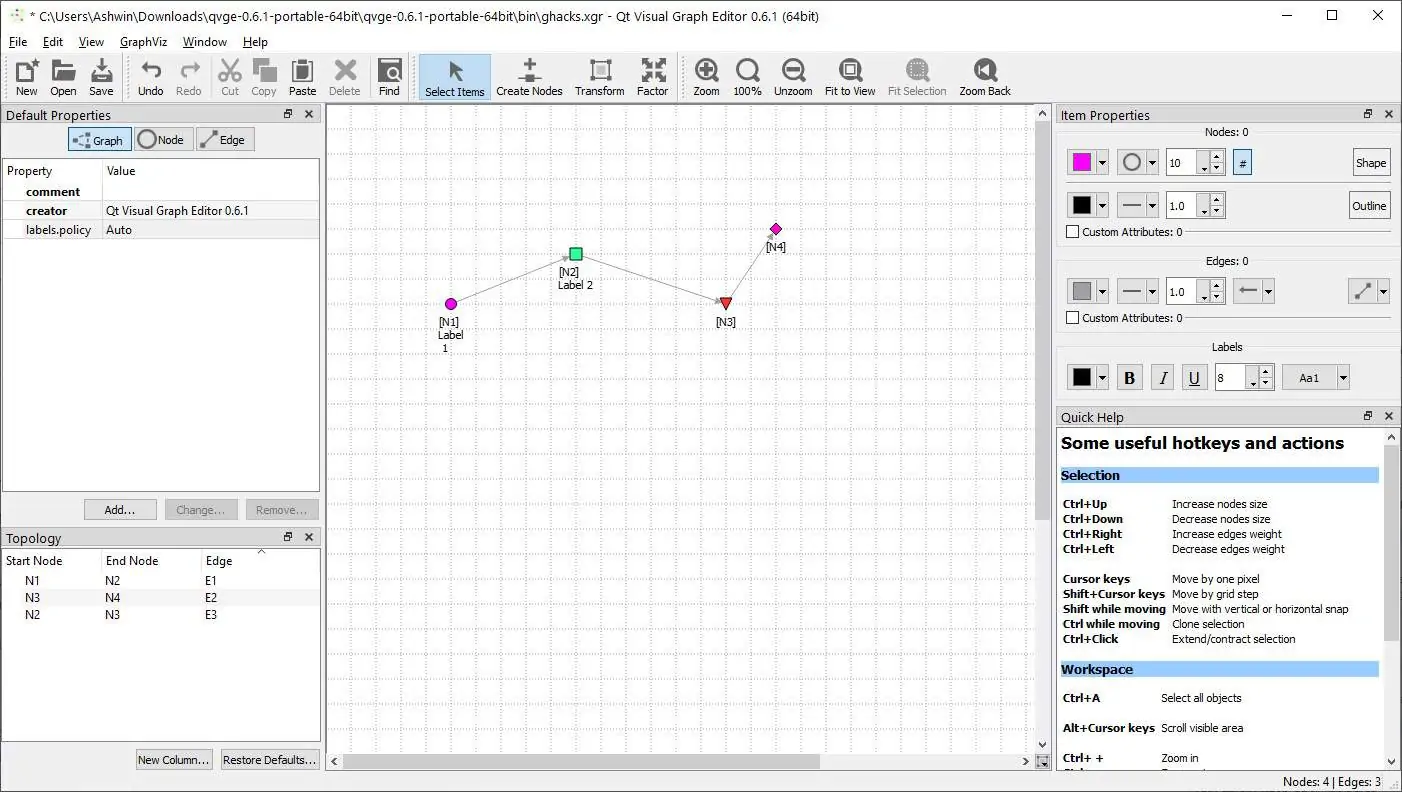

Tương tự, bạn cũng có thể sửa đổi kiểu đường và màu cạnh. Các cạnh có thể được định hướng (một chiều), lẫn nhau (hai chiều) hoặc không có kết thúc. Nhấp đúp vào một nút hoặc một cạnh để thêm nhãn văn bản cho nó. Bạn có thể điều chỉnh các thuộc tính kích thước, màu sắc và phông chữ của văn bản, cũng như định dạng nó là Đậm, Nghiêng hoặc Gạch dưới. Cửa sổ Default properties ở bên trái màn hình chứa nhiều tùy chọn cá nhân hóa hơn.
Cửa sổ cấu trúc liên kết, nằm ở góc dưới cùng bên trái, tương tự như bản đồ hoặc chú giải bản đồ, vì nó liệt kê mọi nút và cạnh trong biểu đồ của bạn.

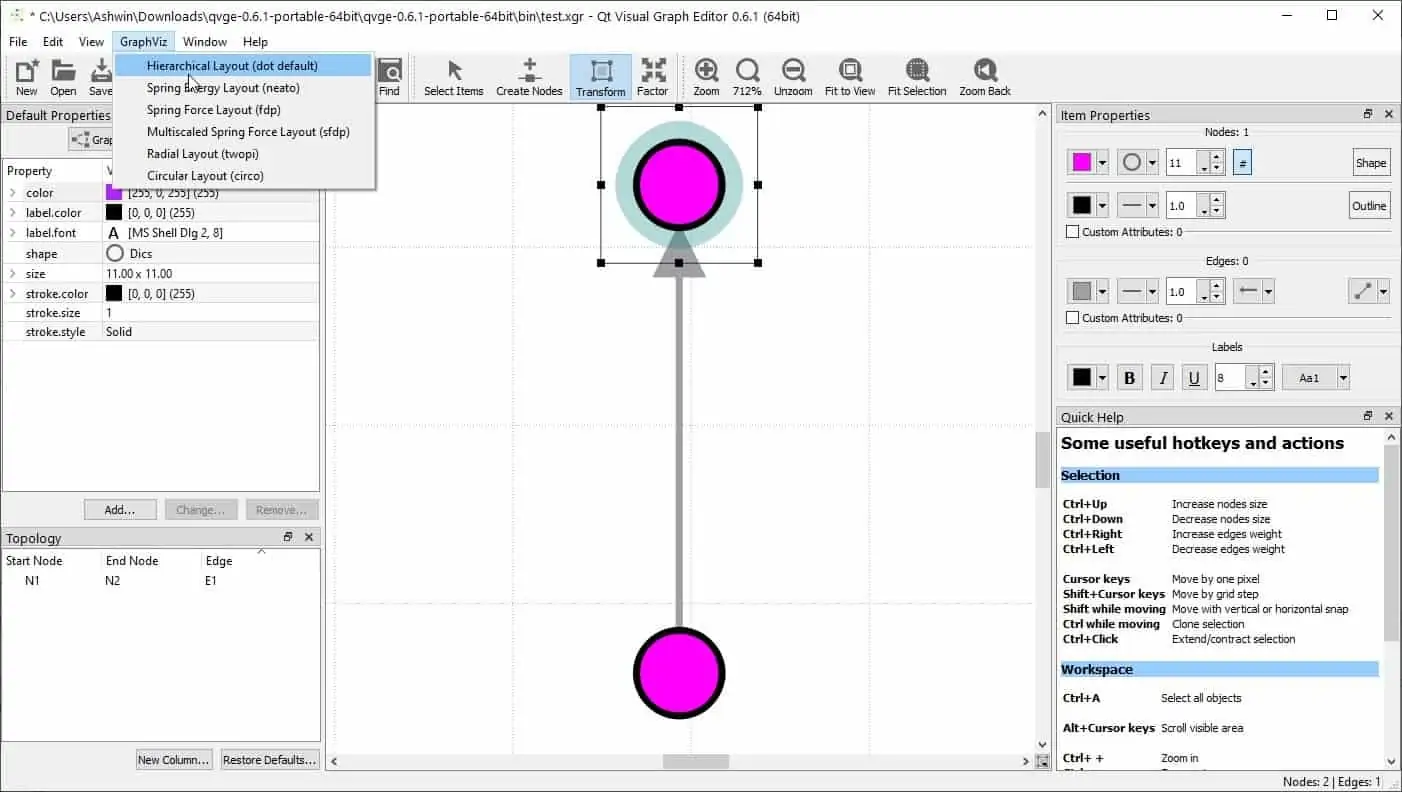

QVGE có thể lưu đồ thị ở định dạng XGR, GraphML, Dot và GV (Graphviz).
